凯发一触即发(中国区)官方网站

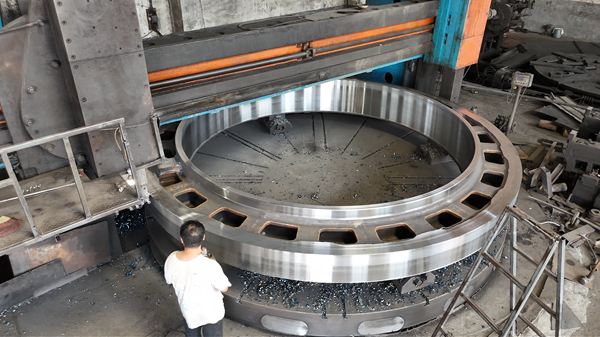

大型铸钢件在(zai)机(ji)加(jia)(jia)工过程中(zhong)出现(xian)变形，是许多加(jia)(jia)工厂(chang)家在(zai)生产中(zhong)经常遇(yu)到的实(shi)际问(wen)题。变形一旦发生，轻则尺(chi)寸精度超标、需要返(fan)工修正，重则整件报废，生产成本与(yu)交货周期双双承压(ya)。这(zhei)类(lei)变形很少由单(dan)一因素引发，往往是铸造全流程中(zhong)多种应力、结构(gou)与(yu)外(wai)部条(tiao)件相(xiang)互叠加(jia)(jia)的结果。

铸(zhu)造(zao)残余应(ying)力是需(xu)要关(guan)注的(de)(de)首要源头(tou)。大(da)型铸(zhu)钢件(jian)在凝固冷却(que)阶段(duan)，厚(hou)壁区域与薄(bo)壁区域的(de)(de)降温速(su)率和凝固顺(shun)序存在差异，厚(hou)壁处(chu)冷却(que)缓慢，薄(bo)壁处(chu)降温较快，这种不均匀(yun)的(de)(de)温度场会在铸(zhu)件(jian)内部积聚大(da)量(liang)残余内应(ying)力。加(jia)工之前(qian)，这些(xie)应(ying)力处(chu)于相(xiang)对平(ping)衡的(de)(de)状态，铸(zhu)件(jian)外形(xing)尺寸(cun)保持稳定。一旦(dan)机(ji)加(jia)工开始，表层金(jin)属(shu)被逐(zhu)层去除，原有(you)的(de)(de)应(ying)力平(ping)衡被打破，内部残余应(ying)力在新的(de)(de)截面结构上重新分布，铸(zhu)件(jian)的(de)(de)形(xing)变便随(sui)之发生。这一点(dian)在制(zhi)定铸(zhu)造(zao)工艺时就需(xu)要有(you)所考量(liang)。

热处理环节的影响同样不可(ke)低估。许多(duo)铸钢件厂(chang)家通过热(re)处理(li)来调整材料性能(neng)，但(dan)加热(re)过程(cheng)中铸件(jian)整体膨胀(zhang)、基体强度明显下降(jiang)，在自身重量的持续作用下，容易(yi)产生缓慢的热(re)塑性变形。与此同时，铸件(jian)内(nei)部长期积(ji)聚的深层残余应力，在组织转变阶段(duan)集中释(shi)放(fang)，进一步加剧了不规(gui)则变形的风险(xian)。

冷却条件(jian)与结构设(she)计也(ye)经常成(cheng)为变(bian)(bian)形的推(tui)手。冷却速(su)度各区域差异过大(da)时，壁厚突变(bian)(bian)处因收缩量不一(yi)致，会产生远超正(zheng)常水平的局(ju)部应力，翘(qiao)(qiao)曲变(bian)(bian)形往(wang)往(wang)从这些薄弱部位(wei)开始。而铸件(jian)本身(shen)如果壁厚悬殊(shu)、结构复(fu)杂、加强筋布局(ju)不足，整体(ti)刚度便(bian)难(nan)以保证，抵抗(kang)变(bian)(bian)形的能力自然大(da)打折扣。以T形梁(liang)铸钢件(jian)为例，两(liang)侧壁厚差异明显，加工(gong)后出(chu)现(xian)翘(qiao)(qiao)曲的情况相当普遍。这类(lei)设(she)计问题，单(dan)靠加工(gong)环节(jie)很难(nan)弥补。

模具(ju)(ju)工艺和机(ji)加工操作同样(yang)可(ke)能直接触发变(bian)形。模具(ju)(ju)温度控制(zhi)不(bu)稳、模具(ju)(ju)刚(gang)性不(bu)足、浇注系统设置(zhi)不(bu)合理，都会(hui)影响铸件(jian)内部组织的(de)均(jun)匀性，降低其初始形状稳定(ding)性，给后续(xu)加工埋下隐(yin)患。到了机(ji)加工环(huan)节，若卡盘等(deng)夹(jia)(jia)具(ju)(ju)的(de)夹(jia)(jia)紧力远超(chao)实际切削所需(xu)，铸件(jian)在装(zhuang)夹(jia)(jia)状态下便已(yi)发生弹性甚至轻微(wei)塑(su)性变(bian)形，待加工完毕、夹(jia)(jia)具(ju)(ju)松开(kai)后，回弹导致的(de)尺寸偏差往往直接超(chao)出(chu)公差范围。

归(gui)结起(qi)来，大(da)型铸钢件机加工变形，是铸(zhu)造应力、热处理(li)工艺(yi)、冷却条件(jian)、结(jie)构设计、模(mo)具精度与(yu)(yu)装夹操作多方面因素共同作用的结(jie)果。从产品设计、浇注成型、热处理(li)调控，到切削装夹，每一个环(huan)节都可能成为变形的诱因。只有对铸(zhu)钢(gang)件(jian)生产全流程实施系统(tong)性的精细化管(guan)控，才能有效(xiao)将变形控制在(zai)可接受范围内，保障成品的精度与(yu)(yu)使用可靠性，降低废品率与(yu)(yu)返工成本。

常见(jian)问(wen)题（FAQ）

Q1：大(da)型铸钢件进厂检验尺寸合格，为何上机床加工后就变了？

A：进厂检验合格(ge)说(shuo)明当时的(de)(de)外(wai)(wai)形尺(chi)寸处于标准范围之(zhi)内，但(dan)内部(bu)(bu)残(can)余应(ying)(ying)力依然存在，只不过(guo)处于相(xiang)对(dui)平衡状(zhuang)态，外(wai)(wai)观(guan)上无法察觉。机加(jia)工逐层切除(chu)表层金属后(hou)，原有的(de)(de)应(ying)(ying)力平衡被(bei)打破，应(ying)(ying)力重新分布，尺(chi)寸随之(zhi)发(fa)生变化。这种情况并非检验环(huan)节的(de)(de)疏(shu)漏，而是(shi)加(jia)工过(guo)程本身对(dui)应(ying)(ying)力状(zhuang)态的(de)(de)改变。若需规(gui)避，可在加(jia)工前增加(jia)时效处理工序，提前释放部(bu)(bu)分残(can)余应(ying)(ying)力。

Q2：变形发生后有哪些补救措施(shi)，还(hai)是只能做报(bao)废(fei)处理？

A：补救方(fang)案(an)需根据(ju)变形程(cheng)度来定。尺寸(cun)偏(pian)差较小(xiao)的情况下，可(ke)通过二次装夹、借料加(jia)工(gong)的方(fang)式修正，即重新分(fen)配加(jia)工(gong)余(yu)量(liang)，将偏(pian)位(wei)部分(fen)找补回来。变形较为严重时(shi)(shi)，一般先进行去应(ying)力(li)退(tui)火(huo)，再(zai)做校正处理与补加(jia)工(gong)。但无论采取(qu)何种补救方(fang)式，成本与工(gong)时(shi)(shi)消(xiao)耗都(dou)不低。因(yin)此，质量(liang)控(kong)制的重 心仍(reng)应(ying)放在前(qian)期的预防(fang)上，依(yi)靠后期修补始终(zhong)是(shi)被动之策。

Q3：哪些类型的大型铸钢件变形风险(xian)更高(gao)，接单(dan)时(shi)有(you)无预判方法？

A：壁厚差(cha)异显著、结(jie)构不对(dui)称(cheng)、长(zhang)径比大(da)的铸件(jian)(jian)(jian)，变(bian)形风(feng)险较(jiao)(jiao)高(gao)。T形梁、长(zhang)臂(bei)类(lei)、框(kuang)架类(lei)铸件(jian)(jian)(jian)均属此类(lei)，加工后翘曲的概率较(jiao)(jiao)高(gao)。相对(dui)而言，壁厚分布均匀、结(jie)构对(dui)称(cheng)的筒体或(huo)(huo)回转体类(lei)铸件(jian)(jian)(jian)，变(bian)形问题要少得多。接单时查看(kan)图纸，重 点关注壁厚变(bian)化幅度、是(shi)否(fou)存在(zai)偏载结(jie)构，便可大(da)致判断风(feng)险等级。对(dui)于高(gao)风(feng)险铸件(jian)(jian)(jian)，工艺上应(ying)提前做(zuo)好准备，如适当放大(da)加工余量或(huo)(huo)优化装(zhuang)夹方案。建议在(zai)工艺评审阶段(duan)明确标(biao)注变(bian)形风(feng)险点，据此制定专项控制方案。
